[Talk-hu] Épületek rajzolása

[Menyhárt Máté]

Sokszor látok épületeknél előtetőt, terasz fölötti tetőt, "esőbeállót".
Ezeket is hozzárajzoljam az épülethez?

Üdv,

Máté

2023. 06. 27. 22:02 keltezéssel, Feri Veres írta:
>
>
> 2023. 06. 27. 17:14 keltezéssel, Máté Menyhárt írta:

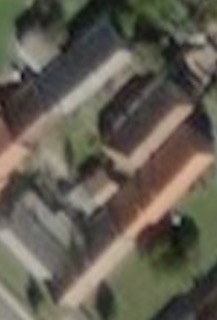

>> Mellékelek még néhány képet, hogy milyenekre gondoltam. Néha nagyon
>> hosszú épületsorok vannak, néha azonban csak egy-két melléképületet
>> látok.
>>
>> Képernyőfotó 2023-06-25 - 16.21.56 – kicsi.jpeg Képernyőfotó
>> 2023-06-25 - 16.21.21 – kicsi.jpeg
>>
>> Ha ezeket külön, de összérve kell rajzolni, azt hogyan érdemes
>> JOSM-ben rajzolni? Letöltöttem ehhez egy bővítményt (terracer), de
>> még nem jöttem rá hogyan kell használni.
>
> Igen, ezek már nagyobb épületek, amit feltétlenül érdemes megrajzolni.
>
> A Building Tools, amit Károly képes útmutatója is említett teljesen jó
> erre. Egy pár mondatban én is írtam róla itt (a cikk vége felé, de
> érdemes lehet az egészet elolvasni).
>
> https://www.osmtippek.hu/josm/szerkesztes/derekszogesites/
>
> (A cikkben említett hibás szerkesztéseket már nagyrészt kikerüli a
> Building Tools.)
>
> Videós formában:
>
> https://tube.grin.hu/w/fMFGACXVxK57mS1nxYHVLM
>
> A fentebbi képeken nagyon hülye szögből látszik sajnos, de ha egy
> egyenesbe eső házak akkor nagyon egyszerű az általam múltkor említett
> Shift-es módszer. A building tools-zal két vagy három kattintás egy
> épület (attól függően, hogy van-e valami kijelölve a rajzon), de ha az
> első pontot egy másik épület sarkára, aztán a másodikat SHIFT-tel az
> épület egy másik sarkára rakod le, akkor a harmadik ponttal megadhatod
> a második épület kiterjedését és *lesz egy közös faluk* (az első két
> kattintás által meghatározva). Kipróbálnod könnyebb, mint leírnom. :)
>
> Az X-szel aktiválható (vonalzó ikon) kihúzás eszköz (lásd Károly
> doksija) is nagyon fontos ezeknél. Azzal utólag az is korrigálható, ha
> az egyik oldalon nem is ugyanolyan szélesek. (Bár egymáshoz rajzolt
> épületek utólagos kihúzogatása még mindig csinál a cikkemben
> említettekhez hasonló "hibákat". amiket javítani kell pl "pont
> igazítása a vonalra" funkcióval, de szól is érte a feltöltés.)
>
> Fontos még, ha valami ki van jelölve, akkor azzal rajzolja
> párhuzamosan az épületet. Így könnyen lehet egymás melletti párhuzamos
> épületeket szépen megrajzolni.
>
> (Vagy két pont, vagy vonal, vagy terület is lehet kijelölve, de ha
> törik a kijelölt vonal, akkor minden szakaszára "reagál" ez a mód.
> Ezért ha az utcával rajzolsz párhuzamos házakat, érdemes a két
> legközelebbi sarkot kijelölni. Aztán ha egy ház már így megvan,
> gyorsabb azt kijelölni, mert akkor is azzal lesz párhuzamos.)
>
> A *Terracer* arra jó, hogy ha egy építmény valójában 5 házból áll, és
> a külső körvonaluk egy téglalap, és az egyes házak beosztása pontosan
> egyenlő. Mint pl itt sokat használtam:
>
> https://www.openstreetmap.hu/?zoom=17&lat=47.66218&lon=19.26655
>
> Használata: megrajzolod a külső - az összes házat befoglaló -
> téglalapot. Kijelölöd. Majd a Terracert elindítva, annak ablakában
> megadod, hogy 2, 3 vagy 5 vagy hány darabra darabolja.
>
> (Mindkét eszköz tud további extra funkciókat is, pl a building fel
> tudja falni amit körberajzolsz (pl egy boltot), tud building=yes
> helyett pl "house"-t adni, ha úgyis majdnem mind house (viszont akkor
> javítani kell ami nem). A Terracer tud házszámot rászórni. Ilyemsik..
> de ezeket az ablakaiban megkeresheted, ha alapvető használatuk már megy.)
>
> Üdv,
> Feri
>
>
>
--
Menyhárt Máté
