[Talk-hu] Épületek rajzolása

[Feri Veres]

2023. 06. 27. 17:14 keltezéssel, Máté Menyhárt írta:

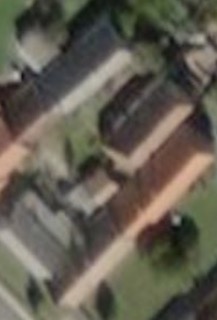

> Mellékelek még néhány képet, hogy milyenekre gondoltam. Néha nagyon
> hosszú épületsorok vannak, néha azonban csak egy-két melléképületet látok.
>
> Képernyőfotó 2023-06-25 - 16.21.56 – kicsi.jpeg Képernyőfotó
> 2023-06-25 - 16.21.21 – kicsi.jpeg
>
> Ha ezeket külön, de összérve kell rajzolni, azt hogyan érdemes
> JOSM-ben rajzolni? Letöltöttem ehhez egy bővítményt (terracer), de még
> nem jöttem rá hogyan kell használni.

Igen, ezek már nagyobb épületek, amit feltétlenül érdemes megrajzolni.

A Building Tools, amit Károly képes útmutatója is említett teljesen jó
erre. Egy pár mondatban én is írtam róla itt (a cikk vége felé, de
érdemes lehet az egészet elolvasni).

https://www.osmtippek.hu/josm/szerkesztes/derekszogesites/

(A cikkben említett hibás szerkesztéseket már nagyrészt kikerüli a
Building Tools.)

Videós formában:

https://tube.grin.hu/w/fMFGACXVxK57mS1nxYHVLM

A fentebbi képeken nagyon hülye szögből látszik sajnos, de ha egy
egyenesbe eső házak akkor nagyon egyszerű az általam múltkor említett
Shift-es módszer. A building tools-zal két vagy három kattintás egy
épület (attól függően, hogy van-e valami kijelölve a rajzon), de ha az
első pontot egy másik épület sarkára, aztán a másodikat SHIFT-tel az
épület egy másik sarkára rakod le, akkor a harmadik ponttal megadhatod a
második épület kiterjedését és *lesz egy közös faluk* (az első két
kattintás által meghatározva). Kipróbálnod könnyebb, mint leírnom. :)

Az X-szel aktiválható (vonalzó ikon) kihúzás eszköz (lásd Károly
doksija) is nagyon fontos ezeknél. Azzal utólag az is korrigálható, ha
az egyik oldalon nem is ugyanolyan szélesek. (Bár egymáshoz rajzolt
épületek utólagos kihúzogatása még mindig csinál a cikkemben
említettekhez hasonló "hibákat". amiket javítani kell pl "pont igazítása
a vonalra" funkcióval, de szól is érte a feltöltés.)

Fontos még, ha valami ki van jelölve, akkor azzal rajzolja párhuzamosan
az épületet. Így könnyen lehet egymás melletti párhuzamos épületeket
szépen megrajzolni.

(Vagy két pont, vagy vonal, vagy terület is lehet kijelölve, de ha törik
a kijelölt vonal, akkor minden szakaszára "reagál" ez a mód. Ezért ha az
utcával rajzolsz párhuzamos házakat, érdemes a két legközelebbi sarkot
kijelölni. Aztán ha egy ház már így megvan, gyorsabb azt kijelölni, mert
akkor is azzal lesz párhuzamos.)

A *Terracer* arra jó, hogy ha egy építmény valójában 5 házból áll, és a
külső körvonaluk egy téglalap, és az egyes házak beosztása pontosan
egyenlő. Mint pl itt sokat használtam:

https://www.openstreetmap.hu/?zoom=17&lat=47.66218&lon=19.26655

Használata: megrajzolod a külső - az összes házat befoglaló -
téglalapot. Kijelölöd. Majd a Terracert elindítva, annak ablakában
megadod, hogy 2, 3 vagy 5 vagy hány darabra darabolja.

(Mindkét eszköz tud további extra funkciókat is, pl a building fel tudja
falni amit körberajzolsz (pl egy boltot), tud building=yes helyett pl
"house"-t adni, ha úgyis majdnem mind house (viszont akkor javítani kell
ami nem). A Terracer tud házszámot rászórni. Ilyemsik.. de ezeket az
ablakaiban megkeresheted, ha alapvető használatuk már megy.)

Üdv,
Feri
